桥梁板式

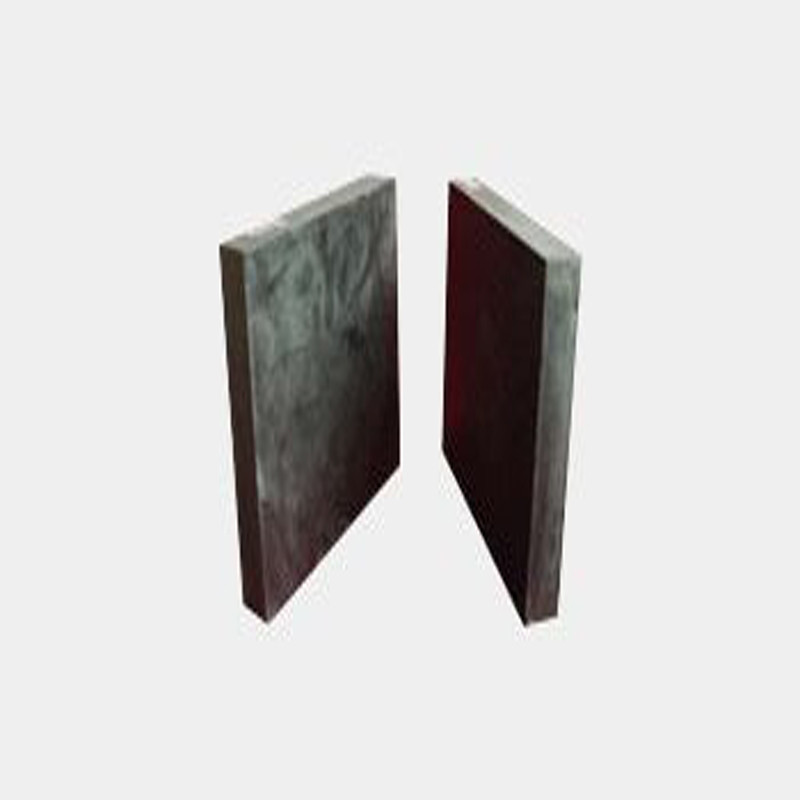

橡胶支座由多层香蕉片与薄
钢板硫化，粘合而成，它有足够的竖向刚度，能将上部构造的反力可靠地传递给墩台，具有良好的弹性，以适应两端的转动，同时又有较大的剪切变形能力，以满足上部构造的水平位移
在上述的板式橡胶表面粘覆一层厚1.5mm—3Mm的聚四氟乙烯板，就制作成聚四氟乙烯
板式橡胶支座，它除了具有竖向刚度与弹性变形，能承受垂直荷载及适应两端转动外，因聚四氟乙烯板的低摩擦系数，可使梁端在四氟板表面自由滑动，水平位移不受限制，特别适宜中、小荷载，大位移量的桥梁使用
板式橡胶支座不仅技术性能优良，还具有构造简单，价格低廉，无需养护，易于更换，缓冲隔振，建筑高度低等特点，因而在桥梁界颇受欢迎，被广泛应用。
板式橡胶支座的分类及表示方法：圆形板式橡胶支座：GYZ直径*厚(高)度mm，
矩形板式橡胶支座：GJZ长度*宽度*高(厚)度，
板式橡胶支座按结构形式分类如下：
板式橡胶支座包括普通板式橡胶支座和四氟板式橡胶支座两类
其中，普通板式橡胶支座又可分为矩形普通板式橡胶支座、圆形普通板式橡胶支座、球冠形普通板式橡胶支座等三种。
四氟板式橡胶支座亦可分为矩形四氟板式橡胶支座、圆形四氟板式橡胶支座、球冠形四氟板式橡胶支座等三种
板式橡胶支座按胶种适用温度分类如下：
A、 氯丁胶：适用温度+60---- -25°
B、 天然胶：适用温度+60---- -40°
C、 三元乙丙胶：适用温度+60--- -45
1、 支座代号表示方法：
支座代号采用四段符号数字组合而成，每段符号和数字的含义如下：
圆形板式橡胶支座：GYZ直径*厚(高)度mm，矩形板式橡胶支座：GJZ长度*宽度*高(厚)度，
示例：GJZ300×400×47(CR)表示公路桥梁矩形普通
氯丁橡胶支座，短边尺寸为300mm， 长边尺寸为400mm，厚度为47mm。
2. 板式橡胶支座的适用范围：
2.1 普通板式橡胶支座适用于跨度小于30m、位移量较小的桥梁。不同的平面形状适用于不同的桥跨结构：正交桥梁用矩形支座、曲线桥、斜交桥及圆柱墩桥用圆形支座。
2.2 四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁。它还可
用作连续梁顶推及T型梁横移中的滑块。矩形、圆形四氟板式橡胶支座的应用分别与矩形、圆形普通板式橡胶支座相同。
