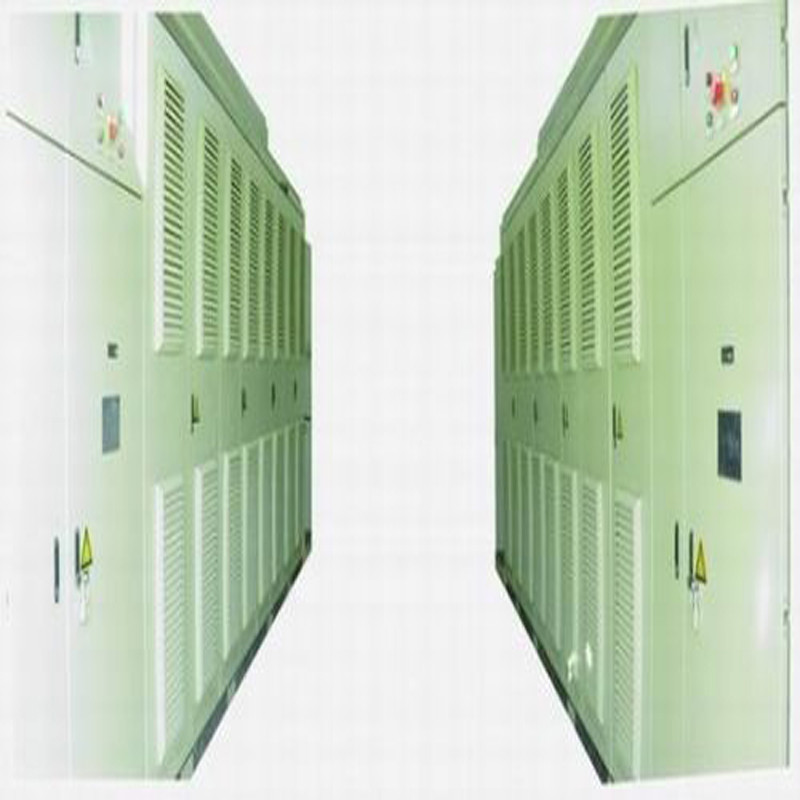

静止无功发生器（HPSVG）的基本原理是指将自换相桥式电路通过
电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态
无功补偿的目的。
技术优势
传统的
无功补偿装置是通过调节
电容或电感实现无功补偿，虽然现在应用广泛，但存在响应时间慢、易与系统发生谐振等问题。
静止无功发生器是目前最为先进的无功补偿装置，它不采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换，从而使无功补偿技术产生了质的飞跃。
1.应速度更快
响应时间：≤5ms 可在极短的时间之内完成额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。
2.安全性更高
静止无功发生器运行时被控制为电流源，不存在与系统阻抗发生谐振的可能性，安全性更高。
3.电压闪变抑制能力更强
SVC对电压闪变的抑制最大可达2：1，SVG对电压闪变的抑制可以达到5：1，甚至更高。SVC受到响应速度的限制，其抑制电压闪变的能力不会随补偿容量的增加而增加。而SVG由于响应速度极快，增大装置容量可以继续提高抑 制电压闪变的能力。
4.运行范围更宽
SVG能够在额定感性到额定容性的范围内工作，所以比SVC的运行范围宽很多。更重要的是，在系统电压变低时，SVG还能够输出与额定工况相近的无功电流。
5.补偿功能多样化
使用同一套静止无功发生器，可以实现不同的多种补偿功能；
补偿负载无功；
补偿负载谐波；
补偿负载不平衡；
同时补偿负载无功、谐波和不平衡。
6.谐波含量极低
静止无功发生器采用了PWM技术和多重化技术，与TCR型SVC相比，谐波含量极低，对电网不会产生二次污染。
7.占地面积较小
静止无功发生器采用直接PWM电流控制技术，其输出电流波形和相位完全可控，由于无需大容量的
电容器和电抗器做储能元件，所以静止无功发生器的占地面积只相当于容量的SVC的50％。
