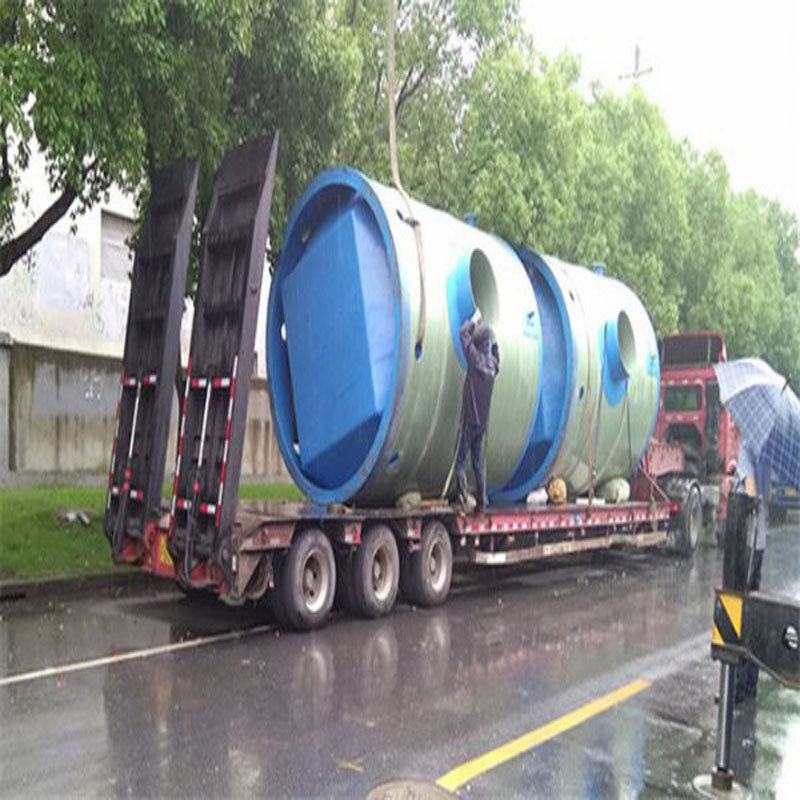

城市污水处理PPS一体化泵站，自90年代潜
水泵出现以来，由于自动搅匀潜水
排污泵、带自动切割
潜水排污泵 、WQ潜水排污泵具有体积小、安装检修方便、无噪声、运行稳定等优点，特别是潜水
污水泵站相对传统干式泵站简化了地下结构，减少了地面建筑，甚至不用地上建筑，降低了泵站的工程造价，因而被广泛运用。笔者曾设计和接触过一些潜水排水泵站，在此谈谈对潜水污水泵站的设计，供做同类泵站设计时参考。下面从工艺流程、一般规定、各单体的设计几方面详细介绍潜水污水泵站的设计。
1.
潜水泵站的工艺流程
2.设计基本原则
潜水泵站设计工艺流程
(1)规模的确定： 应根据远近期污水量的大小， 确定污水泵站的规模。一般泵站的土建可根据远期规模实施，设备特别是泵组可按近期规模安装，远期可通过增加泵组或更换水泵提高流量等方式达到设计规模。
(2)站址的确定： 根据污水泵站性质(局部提升泵站，或者是处理厂前提升泵站)，并结合整个市政管网的情况及具体地形条件，选择合适的泵站位置。
(3)设备的选用： 污水泵站进水中污杂物含量多， 所以泵站应该选用适合污水性质和清污量大的
格栅除污机，保护水泵等后续有关设备。考虑系统可靠，应设备用泵。
(4)注意减少对周围环境的影响：泵站地下构筑物不允许地下水渗入及池内污水的渗出，泵站应与居住房屋和公用建筑保持一定距离；泵站四周建设隔离带。
3.各单体的设计
3.1进水闸井
进水闸井的作用： 在潜水泵机组安装检修及集水池的清池挖泥时， 截断来水。设计时， 视现场条件，
可与格栅合建布置。为减少集水池沉泥容积，进水闸井可沉底0.6～1.0 rn。考虑检修安装闸板及清泥工人下井的需要，
闸井井室不能过小。闸井采用钢筋混凝土结构，闸门采用提板式
铸铁闸门，配用
启闭机。如果现场条件允许， 事故排出管闸门可设在进水闸井内，否则在进水闸井前的
检查井设置。
3.2格栅间
由于污水含有各种各样的脏物，格栅的作用是拦截进水中体积较大杂物，保护水泵的正常运行。为改善管理人员的工作条件，减轻工人清渣的劳动强度， 应采用机械格栅清污机。机械格栅清污机有回转式格栅拦污机及
链条式格栅拦污机等。可根据具体条件选用。
污水泵站栅条间隙一般采用中格栅，按设计手册要求，采用2 0～2 5 m m，过栅流速一般采用0.8～1.0m／s，水头损失0.15m左右。为防止掉渣，格栅安装应有倾斜角度45°～75°，特殊情况可采用90°具体参数可查阅厂商的样本。进
水管底与栅前流道应有0.5m以上的跌水，以弥补过栅水头损失。安装及检修格栅需要格栅底部前端距井壁尺寸应大于1.5m。
